Electronics Lab Trainer

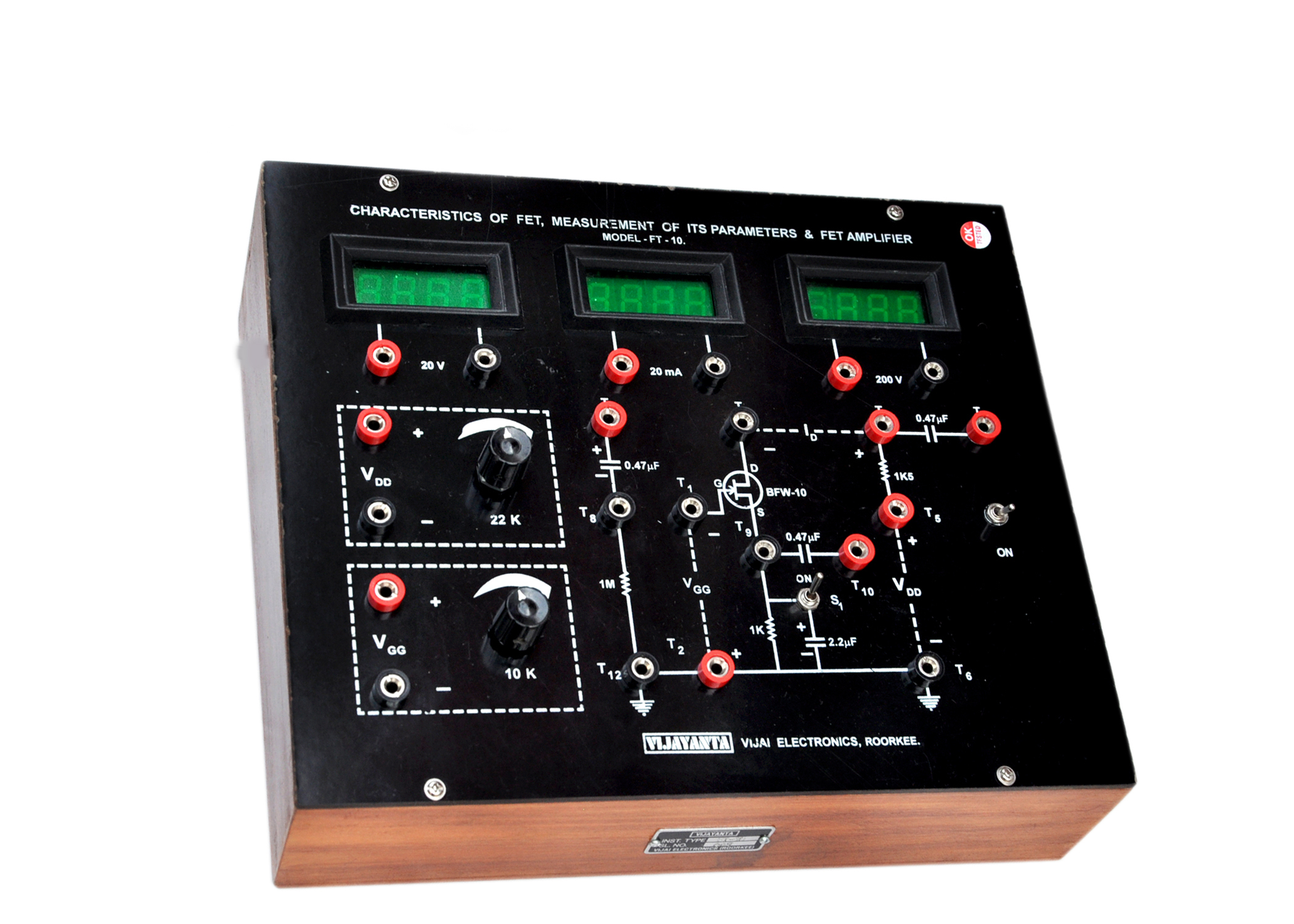

Characteristics of Field Effect Transistor (FET) measurement of its Parameters, Model – FT – 10




Features:

  • Two  Power  Supplies  (Regulated,  continuously  variable,  short  circuit  proof)  suitable  to  the  experimental  board  are  builtin.
  • Circuit  is  drawn  on  a  decorated  bakelite  sheet  to  facilitate  better  and  clear  understanding.
  • A  complete  working  manual  containing  operating  instructions,  theory  and  circuit  details  will  be supplied  alongwith  experimental  board.
  • Patch  cords  suitable  the  terminals  are  supplied  with  the  board  for  easy  interconnections  and  longer  working  life  of  the  terminals.

Experiments  :

  1. To  measure  the  pinch – off  voltage  of  FET.
  2. To  plot  the  output  Characteristics  of  the  FET.
  3. Measurement  of  drain  current  of  zero  gate  voltage.
  4. To  plot  the  transfer  Characteristics  of  FET  and  obtain  the  value  of  transconductance  from  it.
  5. Performance  study  of  FET  amplifier  in  following  configurations  :
  • Common  Source – with  and  without  feedback.
  • Source  follower.  (Common  Drain)

Other  Apparatus  Required  :

  1. Digital  Voltmeter.                              0 – 200,  Volt                          01  No.
  2. Digital  Voltmeter.                              0 – 20,  Volt.                           01  No.
  3. Digital  Milliammeter.                         0 – 20, mAmp.                        01  No.
  4. A.C.  Millivoltmeter,  Model – ACM – 536. (with builtin 1 KHz Oscillator)  (Optional)
  5. A. F.  Oscillator,  Model – 712.
  6. A  General  Purpose  C.R.O.
