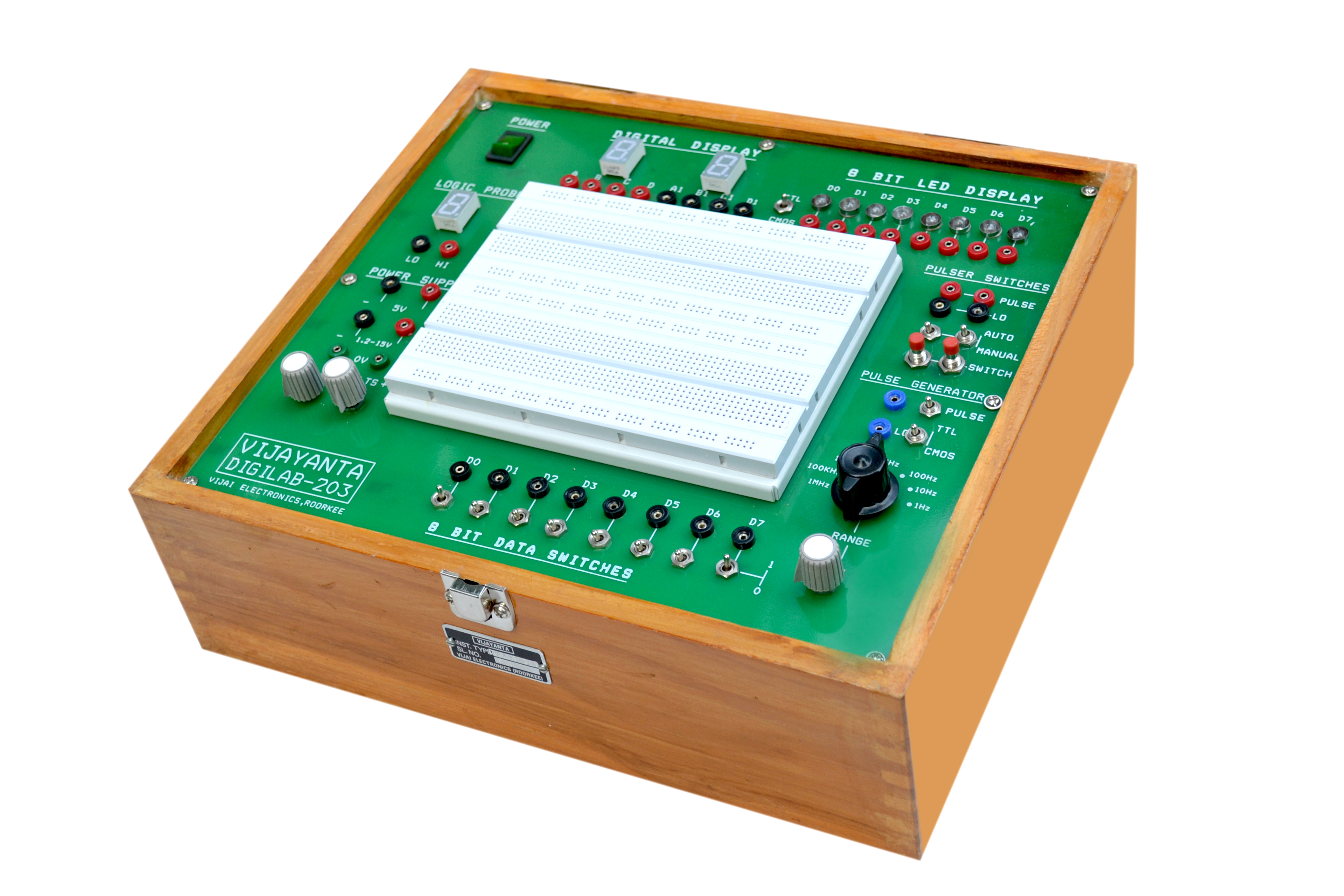

Digital Lab Trainer , Model : Digi Lab - 203




GENERAL  DESCRIPTION  :

This  experimental  board  offers  a  great  facility  for  digital  circuit  experiments.  It  is  very useful  in  digital  laboratories  for  performing  digital  experiments  in  Colleges,   Universities  and  also  very  useful  in  testing  circuit  and  making  projects  related  to  digital  electronics.

FEATURES  :

  • Self  Contained  and  easy  to  operate.
  • Functional blocks indicated on board mimic.
  • Solder  less  Bread  Board.
  • On Board DC Power Supply, 1 MHz Pulse
  • Generator with TTL/CMOS mode.
  • Pulsar  Switches,  8 – bit  data  switches.
  • Bicolor LED display, Builtin Logic probe.
  • BCD  to  Seven  Segment  Display.
  • CMOS / TTL  outputs.
  • Overlay  System.

EXPERIMENTS :

  • To  study  operation  of  all  logic  gates.
  • Binary  Addition : Half Adder, Full Adder,
  • 2 – bit  binary  Parallel  adder.
  • Binary  Subtraction.
  • Binary  to  Gray  Code  Conversion.
  • Gray  Code  to  Binary  Conversion.
  • Binary  to  Excess – 3  Code  Conversion.
  • R-S, J-K,  T, D, Master – Slave  Flip – Flops.
  • Crystal  Oscillator.
  • 4 – Bit  Up  down  Counter.
  • Johnson  Counter.
  • Shift   Register.
  • Pulse  Stretcher  Circuit

           ….  And  many  more.

TECHNICAL  SPECIFICATIONS :

  • Bread  Board    :  75, mm.  x  134, mm.     Connections   :    1480.
  • D.C. Power Supply :  ± 5 Volt at  500 mAmp. (Fixed)
  •                                    ± 2 to 15 Volt  at  500 mAmp. (Variable)
  • Pulse  Generator  :   Frequency  Range :  1 Hz to 1 MHz in 6 steps.
  • Variable  in  between  steps.
  • Amplitude  :  2 Volt – 15 Volt  (CMOS),  5 Volt (TTL) p – p.
  • Duty  Cycle  :  50%,  TTL/CMOS Output
  • Pulsar  Switches  :  2 Nos. (Push to On – 1 Hz)
  • Data  Switches    :  8  Nos. (Toggle switches for both TTL & CMOS).
  • L.E.D. Display    :   8  Nos. (TTL / CMOS  Mode)
  • BCD to seven Segment Display : 2  Nos.
  • Logic Probe  : Logic  Level  Indicator  for  TTL/CMOS. (7 Seg.)
  • Power :     230 Volt,  ± 10%,  50 Hz.
