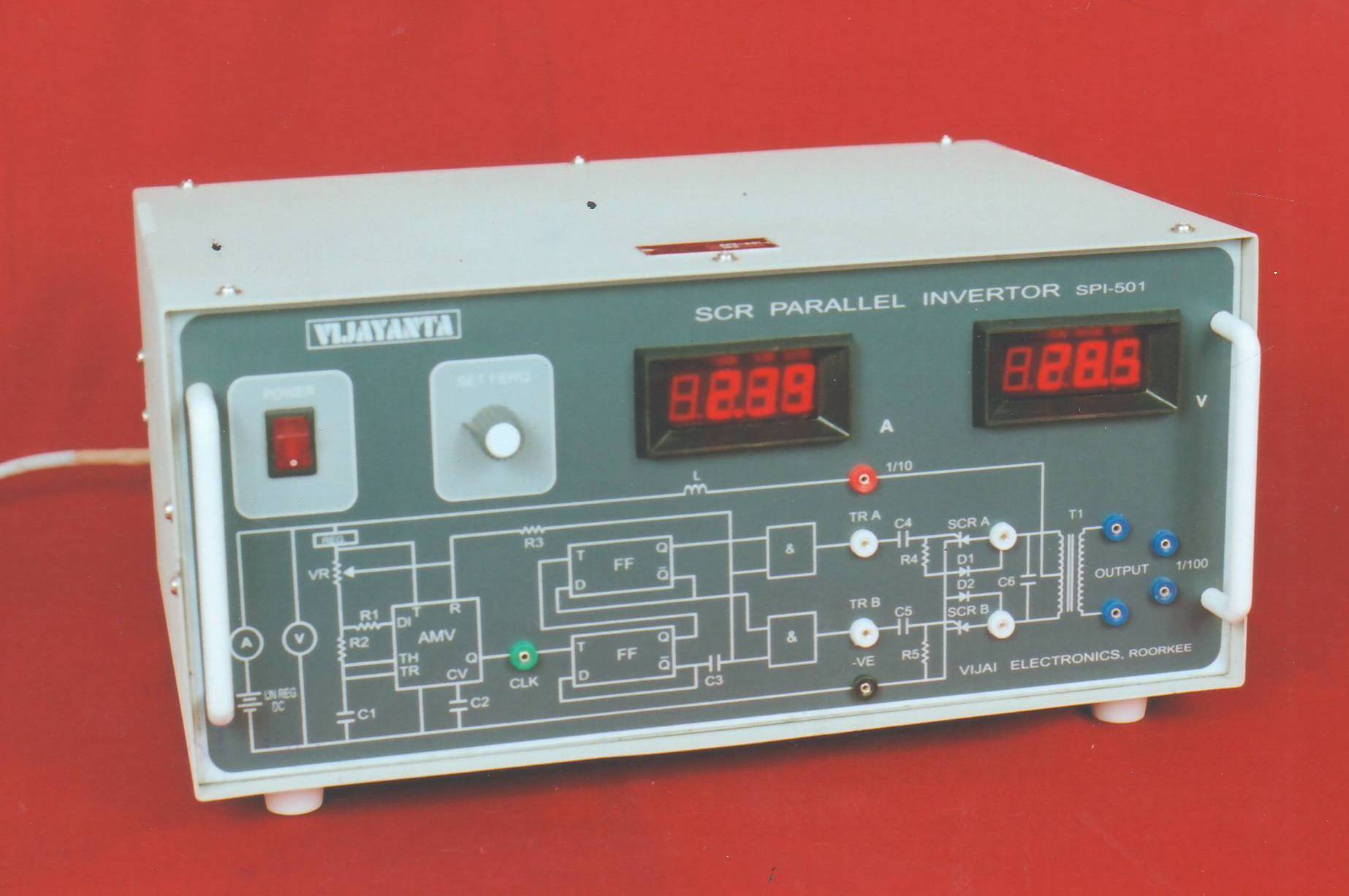

Study of S.C.R. Parallel Inverter, Model – SPI – 501.


Study  of  SCR  Parallel  Inverter,  Model – SPI – 501  has  been  designed  to  explain  the  operation  of  Parallel  Inverter.   An  inverter  is  DC – AC  Converter,  i.e.  it  converts  D.C.  supply  into  AC  supply.  The  SCR  Parallel  Inverter  to  study  low  capacity  SCR  Parallel  Inverter  input – output  characteristics  with  a  variable  frequency.  Inverters  are  used  in  a  variety  of  applications  i.e.  in  domestic  installations  as  a  source  of  standby  electric  supply,  in  commercial  installations  as  a  source  of  standby  electric  supply  and  un-interruptable  power  supply  (UPS),  in  industrial  installations  for  variable  speed  AC  drives,  induction  heating  etc.  All  cares  have  been  taken  to  make  this  unit  convenient  and  simple  in  working.  SCR  Parallel  Inverter  unit  is  fully  self  content  only  a  Power  Scope  and  multimeter  is  required  to  perform  experiments.

The Set – Up Consists of :

  • D.C.  Supply  (25,  Volt  D.C.)
  • Inverter  transformer.
  • Two  SCR’s.
  • One  Inductor.
  • One  Digital  D.C.  Ammeter  and  Voltmeter
  • Firing  circuit  and  provision  for  connection  of  resistive  load.
  • Resistive  load – Lamp  load  (3 x 15 Watts)
  • Operating  Manual.

All  components  are  mounted  on  a  glass  epoxy  P.C.B.  Basic  block  diagrams  is  printed  on the  front  panel  and  all  test  points  are  brought  out  to  the  banana  sockets  mounted  on  front  panel  for  observations.

Experiments:

  1. To Study of  Parallel  Inverter  using  SCR  and  observe  its  waveform  and effect  of  frequency  upon  output  voltage.

Other Apparatus Required:

  1. Power  Scope / General  purpose  dual  trace  C.R.O.
  2. Digital  Multimeter
