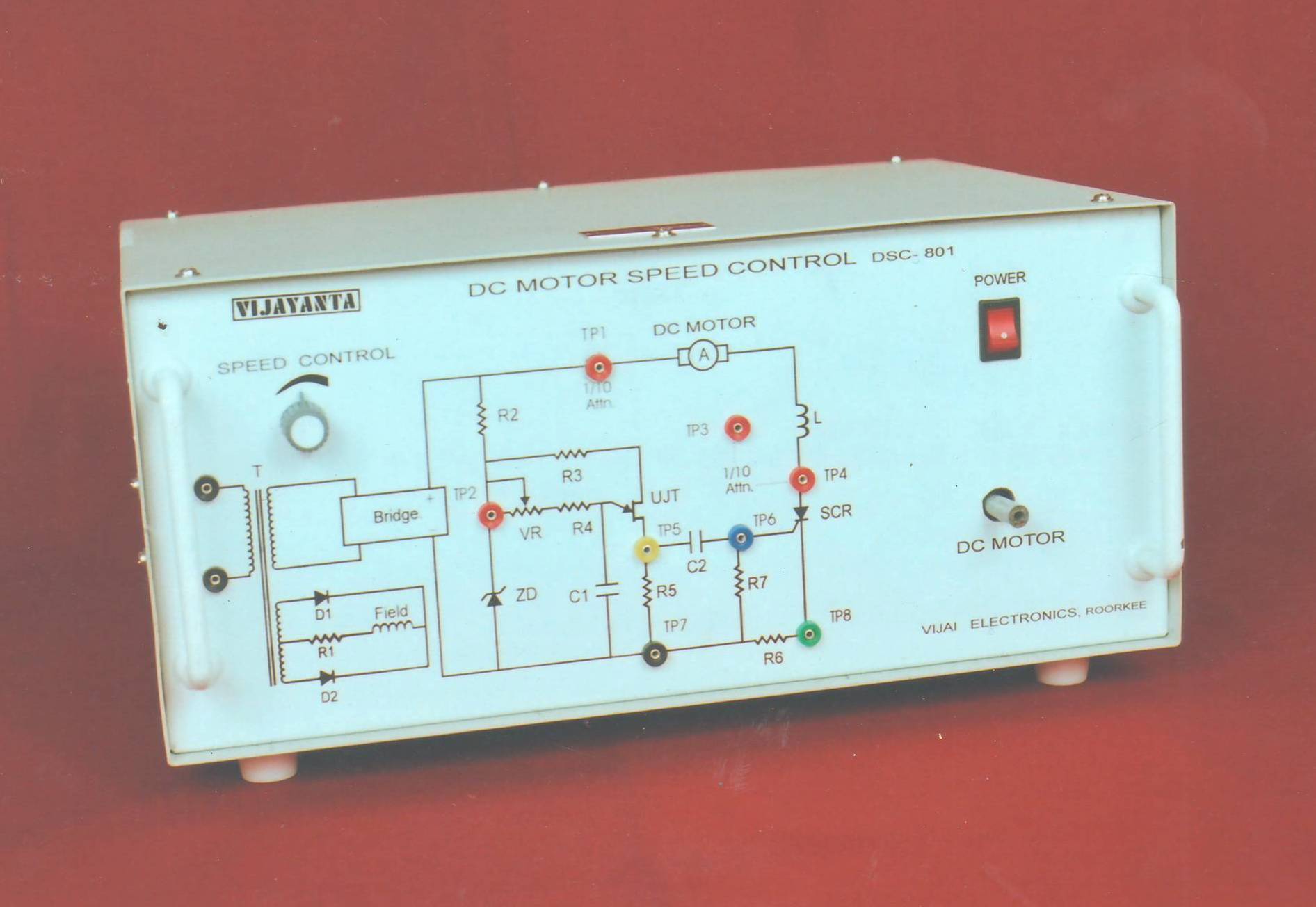

Study of D.C. Motor Speed Control Trainer, Model – DSC – 801.


D.C.  Motor  Speed  Control  Trainer,  Model – DSC – 801  has  been designed  to  explain the  operation  of  D.C.  Motor  speed  control  by silicon  control  rectifier.  The  single  phase  AC  is  converter  into  dc  by  a  controlled  AC – DC  Converter  and the DC  is  fed  to  he  motor.  By  varying  the  firing  angle  the voltage  applied  to  the  motor  can  be  varied  and  thus  speed  control  can  be  achieved.  Here,  dc  separately  excited  motor  driver  from single  phase  AC  supply  through  half  wave  AC – DC  converter.  Separate  converters  are  used  for  the  armature  and  field  circuits.   All  cares  have  been  taken  to  make  this  unit  convenient  and  simple  in  working.  This  unit  is  fully  self  content  only  a  C.R.O.,  Multimeter,  Tachometer is    required  to  perform   experiments

All  components  are  mounted  on  a  glass  epoxy  PCB.  Basic  block  diagram  is  printed  are  brought  out  to  the  banana  sockets  mounted  o  front  panel  for  observations.

The Set – Up consists of  :



  • Fully  isolated  AC  supply  for  control  and  motor.
  • 1/16  H.P.  shunt  wound  motor  (separately  excited).
  • Firing  Circuit.
  • Half  Wave  phase  controlled  rectifier.
  • Operating  manual.

Experiments :

  1. To  Study  of  D.C.  Motor  Speed  Control  by  SCR.

Other Apparatus Required  :

  1. Power  Scope / General  purpose  dual  trace  C.R.O.
  2. Digital  Multimeter.
  3. Tachometer  (If  required).
