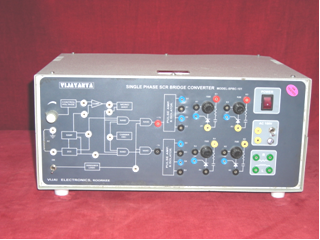

Single Phase SCR Full Bridge Converter, Model – SPBC – 101



The  phase  controlled  converter  can  operate  either  in   rectification mode  or  in  inversion  mode.  In  rectification  mode,  AC  power   is  converted  to  DC  power  and  in  inversion   mode  DC  power  is  converted  to  AC  power.  The  unit  is  capable  to  operate  in both  modes.

The  Phase  Controlled  rectifiers  using  SCR’s  are  used  to  obtained  controlled  DC  output  voltage  from  the  fixed  AC  mains  input  voltage.  The  output  voltage  is  varied  by  controlling  the  firing  angle  of  the  SCR’s.

AC – DC  converters  are  used  extensively  in  industrial  applications,  specially  in  variable  DC  speed  drives.

The  Phase  Controlled  converters  can  be  classified  in  Single  Phase  and  Three  Phase  converters.The  Phase  Controlled  converters  can  be  classified  in  Single  Phase  and  Three  Phase  converters.

DESCRIPTION  :

The  set – up  consists  of   :

  • Power  Circuit based on 4 SCR’s configured as  fully controlled bridge  converter.
  • Firing  circuit  for  SCR’s.
  • Step  Down  Isolation  Transformer  :  230 Volt / 50 Volt – 3 Amp.
  • Test  Points.
  • Resistive  Load.  (Lamp  Load)
  • Inductive  Load.  (Universal  Motor)

Experiments   :

To study the operation of  full  bridge controlled converter under different loading condition  and at different firing angles.

  • with Resistive Load  (R).
  • with Resistive and Inductive Load  (R – L)Discontinuous current mode.
  • with Resistive and Inductive Load  (R – L)Continuous current mode.

Accessories  Required :

  • General  purpose  Dual  Trace,  Oscilloscope.
  • Multimeter.
